GepRC VTX RAD MINI 5,8Ghz 25mW/200mW/500mW/1000mW/PIT MODE 7-28Volt

RAD MINI VTX ist der neueste von GEPRC entwickelte 1-W-Hochleistungs-VTX. Es verfügt über 4 einstellbare Leistungsstufen und eine maximale Leistung von 1000 mW mit einem stabilen Übertragungssignal, das für Kurz- und Mittelstreckenflüge geeignet ist, um die Bildübertragungsqualität zu gewährleisten.

RAD MINI verwendet ein Gehäuse aus hochfester Aluminiumlegierung 6061, um die Wärmeableitung zu unterstützen, die eine stärkere Schlagfestigkeit und eine bessere Wärmeableitung aufweist.

IRC Tramp-Protokoll, Anpassung der OSD-Einstellungen, eingebautes Mikrofon kann eine Echtzeit-Tonübertragung ermöglichen.

7-28 V breiter Spannungseingang, mit Temperaturregelungsschutzfunktion, um Überhitzung und Durchbrennen zu verhindern.

Mit 20 x 20 mm PCB-Montageloch beträgt der Durchmesser des Einzellochs 3,05 mm. Das Gehäuse aus Aluminiumlegierung kann entfernt und als Stapel installiert werden.

Decken Sie das Gehäuse mit einem 20X20-Befestigungsloch und einem Einzelloch mit M2-Gewinde ab. Es wird empfohlen, es an der Rückseite des Rahmens zu installieren, wo 20 x 20 Löcher vorhanden sind. Achten Sie bei der Installation auf die Isolierung, die Leiterplattenseite nach unten, und polstern Sie sie mit vier Nylon-Abstandshaltern für die Installation. (im Paket enthalten) Spezifikation

Modell: GEPRC RAD MINI 5.8G 1W VTX

Eingangsspannung: DC7-28 V (2-6S Batterie)

Ausgangsspannung: 5 V bei 600 mA (Stromversorgung 5 V zur Kamera)

Eingangsimpedanz: 75Ω

Protokoll: IRC Tramp

Antennenanschluss: MMCX

Kabelstecker: SH1.0 5-polig + SH1.0 3-polig

Ausgangsleistung: 25 mW/200 mW/500 mW/1000 mW/PIT-MODUS

Frequenzband: Universelles Frequenzband (40CH), amerikanisches FCC-Frequenzband (37CH), europäisches EU-Frequenzband (26CH)

Videoformat: PAL/NTSC

Mikrofon: Eingebautes Mikrofon

Befestigungsloch: 20x20mm

Größe: 30,83 × 30,83 mm

Nettogewicht: 4,7 g

Mit Metallgehäuse: 8,4g

Feature

Leicht, leistungsstark, mit einer maximalen Leistung von 1000 mW, geeignet für Kurz- und Mittelstreckenflüge, um die Bildübertragungsqualität zu gewährleisten.

4 Leistungsstufen: PitMode/25mW/200mW/500mW/1000mW.

Verwendet ein Gehäuse aus hochfester Aluminiumlegierung 6061 zur Unterstützung der Wärmeableitung, das eine stärkere Schlagfestigkeit und eine bessere Wärmeableitung aufweist.

Mit Temperaturregelungsschutzfunktion, um Hochtemperatur-Burnout zu verhindern.

Breiter Spannungseingang, unterstützt 7V-28V Spannungseingang.

3 einstellbare regionale Frequenzbänder, um den Anforderungen verschiedener Regionen gerecht zu werden.

IRC Tramp-Protokoll, Anpassung der OSD-Einstellungen.

Eingebautes Mikrofon kann eine Echtzeit-Tonübertragung bieten.

Ein Einstellknopf, drei Kontrollleuchten, einfach zu bedienen.

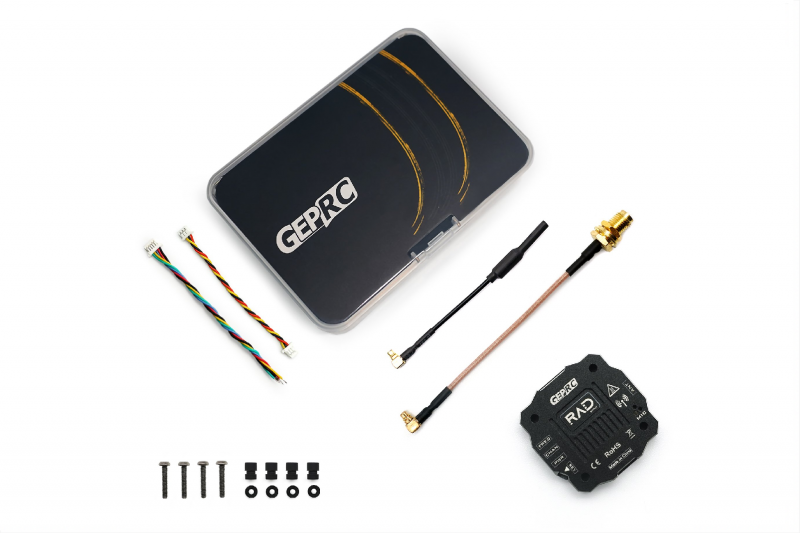

Beinhaltet

1 x GEPRC RAD MINI 5,8 G 1 W VTX

1 x Kupferrohrantenne MMCX 80mm

1 x MMCX-zu-SMA-Anschluss (internes Foramen).

1 x SH.0 5-poliges VTX-Kabel (100 mm)

1 x SH1.0 bis SH1.25 Kamerakabel (65 mm)

1 x Schraubensatz

Connector-Definitionsbeschreibung

Kontrollleuchte und Taste

Blaues Licht: Kanalanzeige

Grünes Licht: Bandanzeige

Rotes Licht: Betriebsanzeige

Schaltplan

Blaue, grüne und rote Lichter, die einmal gleichzeitig blinken, stellen das universelle regionale Frequenzband dar; zweimaliges gleichzeitiges Blinken stellt das US-FCC-Frequenzband dar; Dreimaliges gleichzeitiges Blinken repräsentiert das europäische EU-Frequenzband.

Anpassungsmethode

Halten Sie die Funktionstaste 8 Sekunden lang gedrückt und lassen Sie sie dann los. Drei LEDs blinken gleichzeitig, die Blinkzeiten repräsentieren verschiedene regionale Bänder.

VORSICHT

1. Um die Lebensdauer der Videoübertragung zu verlängern, installieren Sie bitte die Antenne vor dem Einschalten.

2. Wenn der VTX überhitzt, wird der Temperaturkontrollschutz aktiviert. Wenn es 95 Grad erreicht, wird die Leistung automatisch um einen Gang reduziert. Wenn es immer noch höher als 95 Grad ist, wird es die Leistung weiter um einen Gang reduzieren, bis sie 25 mW erreicht. Wenn es weniger als 90 Grad beträgt, passt sich der VTX automatisch an die eingestellte Leistung an.

3. Bitte sorgen Sie bei der Verwendung für eine gute Belüftung und Wärmeableitung. Wenn die Umgebung eingeschränkt ist, kann ein Lüfter für den VTX installiert werden.

4. Der 5-V-Ausgang wird nur für die Kamera oder den Lüfter verwendet. Schließen Sie den Stromeingang nicht an den 5-V-Ausgangsport an, da der VTX sonst ernsthaft beschädigt wird.

WARNUNG

1.Wenn Sie dieses Produkt verwenden, halten Sie sich bitte an die örtlichen Funkgesetze und -vorschriften. und verwenden Sie das lokal zulässige Frequenzband und den Kanal.

2. Um die Lebensdauer des VTX zu verlängern, installieren Sie bitte die Antenne vor dem Einschalten.

3. Eine gute Wärmeableitung kann dazu führen, dass der VTX kontinuierlich mit hoher Leistung läuft.

4. Dieses Produkt erzeugt beim Arbeiten hohe Temperaturen, bitte nicht berühren direkt mit den Händen, um Verbrühungen zu vermeiden

5. Eine längere Übertragungsreichweite kann durch die Verwendung einer hochwertigen Antenne erreicht werden.

Artikelnummer: GP105524
