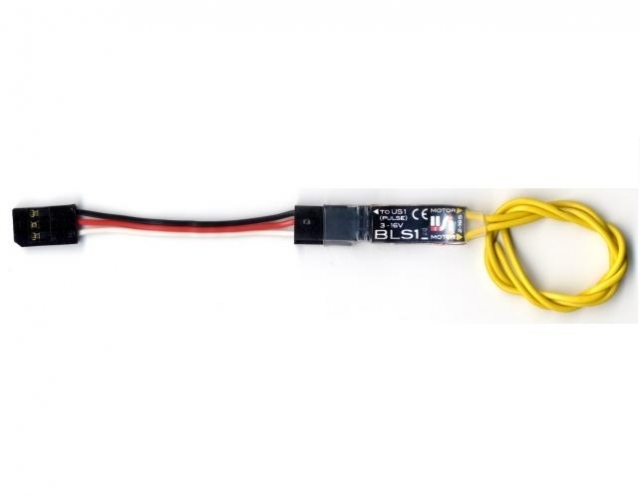

IISI EXP BLS1 Drehzahlsensor für Brushless-Motoren

EXP Expander sind Zusatzmodule zum IISI System und erweitern dessen Funktionsumfang. Mehrere EXPs können gleichzeitig miteinander betrieben werden, diese werden einfach durch ein Y-Kabel mit dem IISI Link verbunden.

Der BLS1 ist ein Sensor, welcher die Steuer-Signale an einem Brushless Motor in Pulse umwandelt. Er kann mit dem EXP-US1 betrieben werden, oder auch am EXP-RPM, wenn dieser mit der Motor / Regler - Kombination nicht immer korrekte Werte liefern sollte.

Achtung: Der BLS1 kann NICHT direkt am IISI-Link betrieben werden, es braucht dazu den EXP-US1 oder EXP-RPM !

Der BLS1 kann in Fremd-Systemen verwendet werden, wenn die Stromversorgung und die Pin-Belegung des Sensor-Steckers passen.

Pinbelegung:

Schwarz: Masse / GND

Rot: Stromversorgung für Sensor: 3.5 - 16V

Weiss: Sensor Signal Rechteck 3.3V

Die 2 gelben Kabel müssen mit 2 beliebigen Phasen des Motors verbunden werden.

Artikelnummer: ISBLS1
