TBS White Noise Fpv X Unify / Crossfire Nano Montage Board

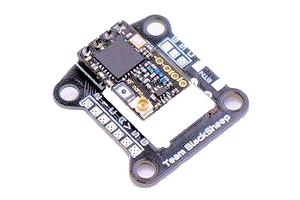

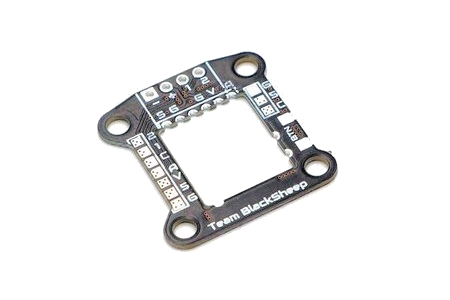

as Nano-Nano-Board wurde entwickelt, damit Sie Ihr Team BlackSheep Unify Pro Nano VTX in einen sauberen Stack einbauen können.

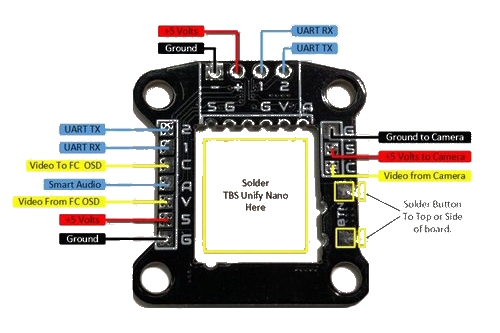

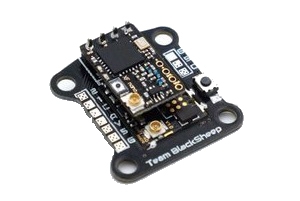

Dieses Board enthält Löcher, die mit den meisten Empfängern kompatibel sind, wie FrSky XM + und Team BlackSheep Crossfire Nano. Sobald der VTX angeschlossen ist, ermöglichen die Breakout-Pads an der Seite den vollen Zugriff auf Ihren VTX. Wenn Ihre Kamera 5V für die Stromversorgung verwendet, können Sie sie an die Kamerapads anlöten und das Board als Durchgang verwenden. Nachdem Ihr VTX, Ihre Kamera und Ihr Receiver installiert sind, versorgt das 5V-Pad auf der Platine alle Ihre Komponenten mit Strom.

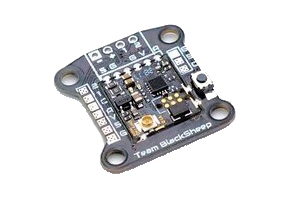

Es gibt zwei Pads auf der Seite der Platine, um den Knopf, der mit Ihrem Unify Nano mitgeliefert wird, an zu löten. Die Taste kann von überall auf die VTX zeigen, zugewandt oder abgewandt sein. Wenn Ihr Empfänger 3V benötigt, müssen Sie von woanders Strom beziehen. Löten Sie nicht an das 5V Pad, wenn Ihr Empfänger nicht kompatibel ist. Sie können die anderen durchkontaktierten Pads (1, 2 und Masse) für Ihren Empfänger noch verwenden.

Besonderheiten:

Unterstützung für TBS Unify Pro Nano Video Sender
4 Durchkontaktierungen für die Aufnahme von Empfängern
Pads für Kamera Zopf
Obere oder seitliche Pads für VTX-Taste
20mm x 20mm Lochmuster
27 mm x 26 mm Abmessungen
Artikelnummer: TBS1011
